Escolher um disjuntor exige mais do que conferir a amperagem na embalagem. Para proteger a instalação da sua casa, você precisa considerar a fiação, os equipamentos ligados ao circuito e as características da rede elétrica.
Pense no chuveiro, no ar-condicionado e nas tomadas da cozinha: cada circuito tem necessidades próprias. Por isso, copiar o modelo instalado em outro cômodo pode resultar em uma proteção inadequada.
Neste guia, você vai entender os tipos, as curvas de disparo e os critérios de escolha. Assim, poderá conversar com o eletricista e consultar a equipe da EletroNunes para encontrar os produtos especificados para o seu projeto.
Atenção: não tente improvisar na sua instalação elétrica! Se você está em dúvida sobre qual material comprar para substituir a peça danificada com segurança, nós resolvemos isso para você agora. Fale com nosso suporte técnico via WhatsApp e nossa equipe indicará os produtos exatos, montando o seu carrinho de compras para garantir que o problema não volte a acontecer.
O que é disjuntor e para que serve?
O disjuntor é um dispositivo que interrompe automaticamente a corrente elétrica quando identifica condições de sobrecorrente. Nos modelos termomagnéticos, ele protege os circuitos contra sobrecargas e curtos-circuitos.
A sobrecarga acontece quando a corrente ultrapassa o limite previsto para o circuito, como ao ligar vários aparelhos potentes na mesma instalação. Já o curto-circuito envolve uma ligação indevida entre pontos com potenciais diferentes, que pode provocar correntes muito elevadas.
Para atuar nessas situações, o mecanismo térmico responde às sobrecargas conforme sua intensidade e duração. O magnético atua rapidamente diante de correntes elevadas, características de curtos-circuitos. Portanto, o desligamento não ocorre sempre no mesmo tempo.
Sua função principal é proteger o circuito. A proteção contra fugas de corrente e surtos exige dispositivos complementares.
Leia também: Como instalar tomada com interruptor: passo a passo
Quais são os tipos de disjuntores?
Nos quadros residenciais, os modelos termomagnéticos se diferenciam, entre outros critérios, pelo número de polos. A escolha acompanha os condutores que precisam ser interrompidos e a configuração da alimentação.
| Tipo | Característica | Aplicação conforme o projeto |
| Monopolar | interrompe um polo | circuitos com uma fase, como determinadas instalações fase-neutro |
| Bipolar | interrompe dois polos simultaneamente | circuitos entre duas fases ou outras configurações previstas |
| Tripolar | interrompe três polos simultaneamente | circuitos trifásicos, inclusive em imóveis com essa alimentação |
A tensão, sozinha, não determina o número de polos. Uma rede de 220 volts pode ser fase-fase ou fase-neutro, dependendo da distribuição local. Por isso, confirme a configuração antes da compra.

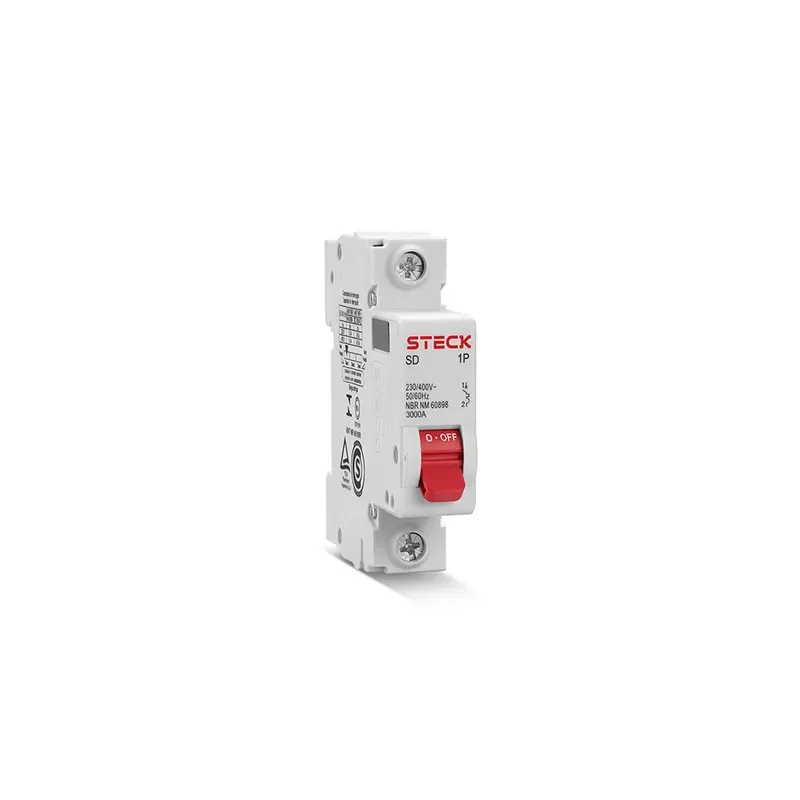

Disjuntor Monopolar 20A Curva B SDD61B20 Steck
Ideal para proteger circuitos residenciais contra sobrecargas e curtos-circuitos. Possui tecnologia de disparo livre.
COMPRE AQUI

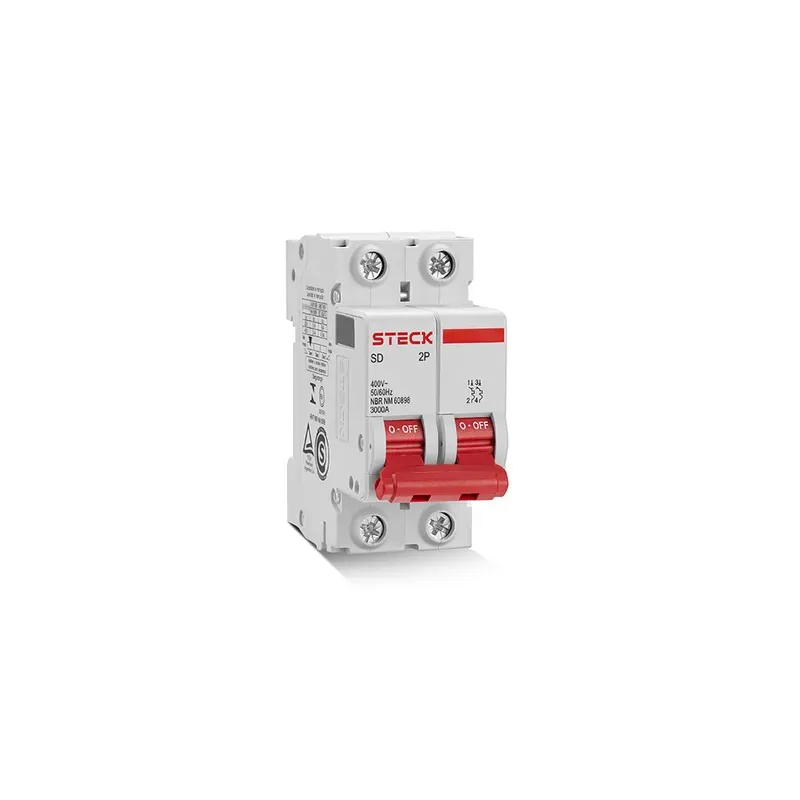

Disjuntor Bipolar 32A Curva B SDD62B32 Steck
Proteção bifásica robusta para circuitos de iluminação e tomadas, garantindo segurança com desligamento rápido.
COMPRE AQUI

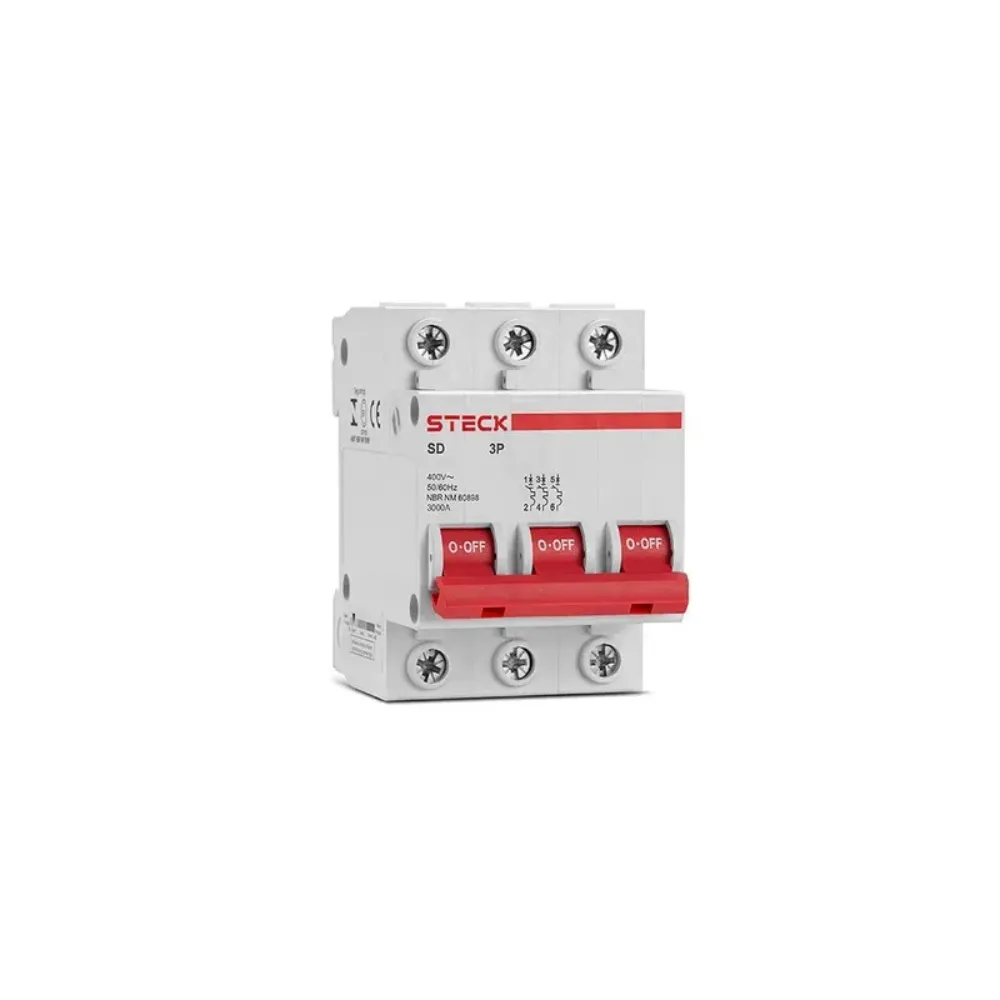

Disjuntor Tripolar 100A Curva C 10KA SDD3C100 Steck
Alta capacidade de interrupção (10kA). Projetado para sistemas trifásicos potentes e grandes comércios.
COMPRE AQUIE a proteção diferencial e contra surtos?
O interruptor diferencial residual (IDR) detecta fugas de corrente e contribui para a proteção contra choques, mas não substitui a proteção contra sobrecorrentes. Existem, ainda, modelos que combinam as duas funções no mesmo dispositivo.
Já o dispositivo de proteção contra surtos (DPS) limita sobretensões transitórias. Ele não é um tipo de disjuntor e não substitui os demais componentes de proteção.
Curvas de disjuntor: B, C e D
As curvas indicam características de atuação do dispositivo. Na comparação entre B, C e D, uma diferença importante está na corrente necessária para acionar o disparo magnético. Portanto, não basta classificá-las como “rápida”, “intermediária” e “lenta”.se+1
| Curva | Comportamento | Aplicações a avaliar |
| B | disparo magnético com correntes menores em relação à nominal | cargas com baixa corrente de partida |
| C | admite picos de partida maiores que a curva B | equipamentos com corrente inicial moderada, conforme especificação |
| D | admite picos de partida mais elevados | cargas com partidas intensas, como determinados motores e transformadores |
Nas curvas B e C, as faixas usuais de disparo magnético são, respectivamente, de três a cinco e de cinco a 10 vezes a corrente nominal. Consulte sempre a ficha técnica do produto.
Não troque a curva para tentar impedir desligamentos. O profissional precisa verificar se a nova característica mantém a proteção adequada.
Leia também: Padrão trifásico de energia: quando vale a pena instalar?
Como escolher um disjuntor para casa?
A escolha depende do circuito e da capacidade da instalação. Antes de comprar, reúna as especificações do projeto e confira com o eletricista:
- tipo de circuito: identifique se atende iluminação, tomadas ou equipamentos específicos;
- corrente nominal: verifique o valor compatível com a carga e a capacidade dos cabos;
- número de polos: confirme a configuração da alimentação;
- curva de disparo: considere os picos de partida dos equipamentos;
- tensão e capacidade de interrupção: escolha características adequadas à rede e ao curto-circuito previsto;
- condições da instalação: avalie temperatura, agrupamento de cabos e método de instalação.
Além disso, confira a compatibilidade com o quadro e as orientações dos fabricantes. O levantamento das cargas e a consulta aos dados técnicos fazem parte do dimensionamento.
Qual amperagem de disjuntor usar?
Não existe uma amperagem universal para tomadas, iluminação ou chuveiro. Valores como 16, 20, 32 e 40 amperes atendem a condições diferentes e precisam acompanhar o dimensionamento do circuito.
Em uma carga resistiva, dividir a potência pela tensão ajuda a estimar a corrente. Um chuveiro de 5.500 watts em 220 volts, por exemplo, consome aproximadamente 25 amperes.
Esse resultado, porém, não define sozinho o modelo a comprar. Ainda é necessário avaliar cabos, instalação, proteção e recomendações do fabricante.
Nunca aumente a amperagem apenas para evitar que o dispositivo desarme. Essa troca pode deixar os condutores sem proteção adequada.
O que significa o disjuntor desarmando?
O desligamento pode indicar sobrecarga, curto-circuito, falha no equipamento ou problema na instalação. Por exemplo, se o circuito cai quando você usa forno elétrico e chaleira juntos, a demanda simultânea precisa ser investigada.
Se ele volta a desarmar, não insista em religá-lo. Solicite uma avaliação para identificar a causa antes de retomar o uso.
Cheiro de queimado, fumaça, estalos ou escurecimento exigem atenção imediata. Afaste-se do quadro e procure ajuda profissional, sem tocar em componentes aquecidos ou abrir o painel.
Disjuntor geral: o que é?
É o dispositivo que permite interromper a alimentação do conjunto de circuitos atendidos pelo quadro, conforme o projeto.
Enquanto as proteções individuais atendem circuitos específicos, o geral atua sobre a alimentação desse conjunto. Seu dimensionamento considera a demanda da instalação, os cabos de entrada e as exigências da concessionária.
Por isso, não escolha sua amperagem somando os valores impressos nos demais dispositivos.
Perguntas frequentes sobre disjuntores
“Djuntor” ou disjuntor: qual é o correto?
“Djuntor” é uma grafia comum em buscas, mas a forma correta é disjuntor. Ele protege o circuito contra situações como sobrecarga e curto-circuito.
Qual é o disjuntor certo para chuveiro?
Depende da potência, da tensão, dos condutores e das condições de instalação. Consulte o manual do aparelho e peça ao eletricista que confirme a especificação.
Qual a diferença entre disjuntor e fusível?
Após atuar, o fusível precisa ser substituído. O disjuntor pode ser rearmado, desde que a causa do desligamento tenha sido corrigida e ele esteja em condições de uso.
Quando devo trocar a proteção do circuito?
A troca depende de avaliação técnica. Danos, falhas de funcionamento ou mudanças na instalação justificam uma inspeção, mas desligamentos frequentes não significam, necessariamente, defeito na peça.
Escolha a proteção com orientação
Entender o funcionamento do disjuntor ajuda você a comprar com mais segurança, sem substituir o dimensionamento profissional.
Com as especificações do eletricista em mãos, consulte as opções da EletroNunes. Precisa conferir modelos e características antes de fechar o pedido? Fale com a equipe pelo WhatsApp e organize sua lista de materiais para o projeto.
